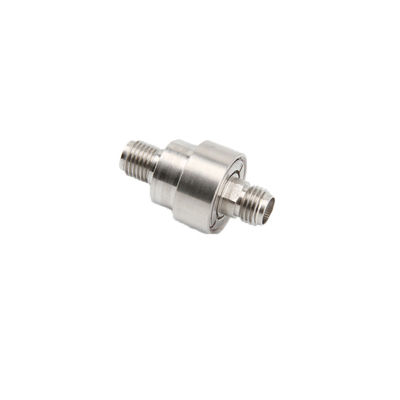

1チャンネルHFロータリー・スリップリング、ピーク電力1500W、周波数範囲18GHz
商品の詳細
| チャネル番号 | 1 | 周波数範囲 | DCへの18GHz |
|---|---|---|---|
| 最高ピーク期の電力 | 1500W | ||
| ハイライト | 回転スリップ リング,退屈させたスリップ リングを通したミニチュア,1つのチャネルHFの回転式スリップ リング |
||
製品の説明
1チャネルHF回転スリップリング 1500W 18 GHz
RF回転スリップリング
RF回転関節は連続回転装置のために設計され,静止から回転するコンポーネントに高周波および高速率信号を送信する.これらのスリップリングは,様々なデバイスに簡単に統合するためにコンパクトな構造を特徴信頼性の高い性能と優れたシールド効果を備えています
RF同軸コネクターは,フィルタリング,相模変,周波数混合,減衰,検出を含む追加の信号処理機能を提供します.低VSRと最小の信号損失により,これらの部品は,武器システムと精密測定器具の要求を満たしています..
テクニカル仕様
| チャンネル | 1 |
| 周波数範囲 | DCから18GHz |
| VSWR 最大 | 1.20@0〜6GHz; 1.25@6〜12GHz; 1.35@12〜18GHz |
| VSWR変数 | 0.03 |
| 挿入損失 | 0.25 dB@0〜6GHz 0.35dB@6〜12GHz 0.50dB @12〜18GHz |
| 挿入損失の変化 | 0.04dB |
| 段階,最大 | 1° |
| 最大電源 | 1500W |
| 平均電源 最大 | 200W@1GHz; 30W@18GHz |
| 作業速度 最大 | 100 RPM |
| コネクタタイプ | SMA 女性 (50Ω) |
| 接触材料 | ベリリウム銅 |
| コネクタ材料 | ステンレス鋼 |
| 端面の軸負荷,最大 | ±2N |
| 端面の半径負荷,最大 | ±2N |
| スタートトルク | 0.5Ncm 最大 |
| 作業トルク | 1Ncm 最大 |
| 体重 | 10g |
| 作業温度 | -40~+70°C |
| 湿度 | 85% |
| 保護度 | IP40 |
| 人生 | 0.500万回転 |
輪郭図
輪郭図 - LPHF-01A

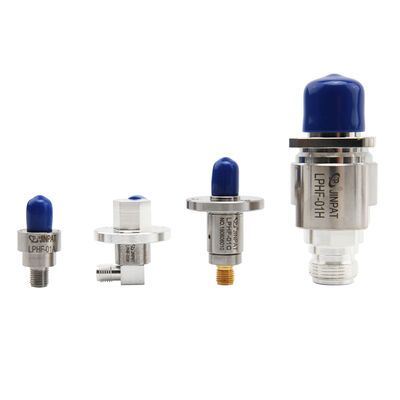

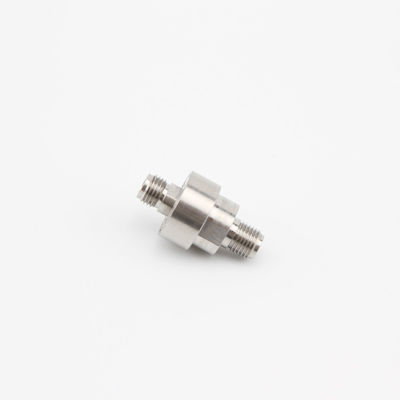

製品表示
製品表示 - LPHF-01A
