5チャネル高周波スリップリング 5.25GHz IP40 30rpm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 仕様 チャンネル | CH1-CH5 | ライフタイム, 分 | 5，000,000回転 |
|---|---|---|---|
| Body Material | Alumillion Alloy | ケース表面仕上げ | 伝導性の酸化 |
| IP 保護レベル | IP40 | IP 保護レベル | IP40 |
| 回転トルク | 0.1nm | 隔離 | 55dB |
| ハイライト | IP40高周波スリップ リング,30rpm 高周波スリップリング |
||
製品の説明

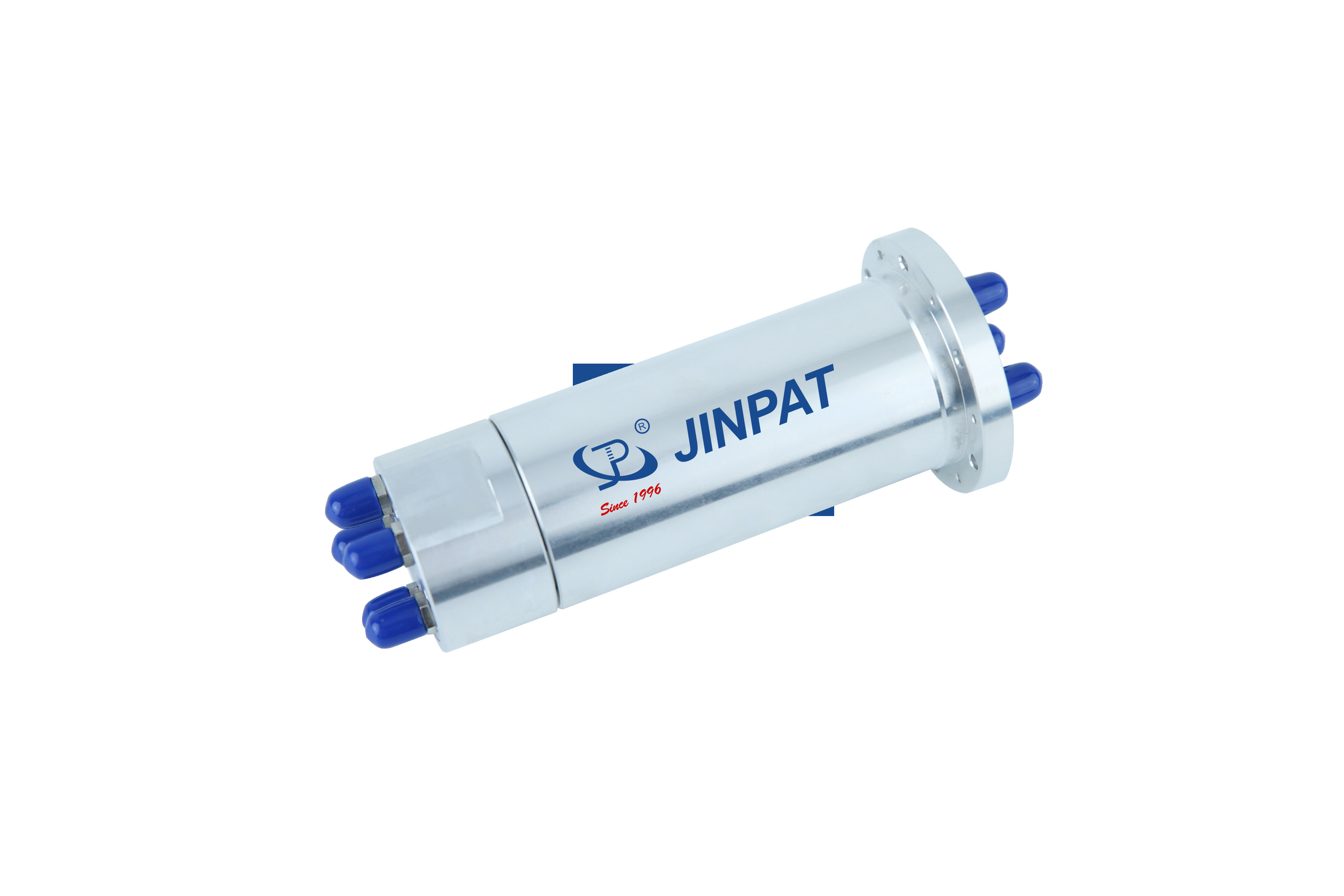

5チャンネル高周波スリップリング IP40 30rpm 5.25GHz
製品概要
LPHF-05Dは、JINPATが開発したコンパクトで高性能なRFロータリージョイントで、動的な環境下で安定した高周波信号伝送を必要とする用途向けに設計されています。最大5.25GHz、5つの独立したチャンネルに対応し、スペースが限られた高信頼性システムにおいて、効率的なデータと電力の転送を保証します。
主な属性
| 属性 | 値 |
|---|---|
| 仕様チャンネル | CH1-CH5 |
| 寿命、分 | 500万回転 |
| 本体材質 | アルミニウム合金 |
| ケース表面仕上げ | 導電性酸化 |
| IP保護レベル | IP40 |
| 回転トルク | 0.1Nm |
| 絶縁 | 55dB |
製品の特徴
- 高周波対応: 最大5.25GHzのRF信号伝送に対応し、リアルタイムモニタリングや高速データ交換に最適です。
- EMI/RFI保護: 高度なシールドとフィルタリングにより、ノイズの多い環境でも安定した性能を確保します。
- マルチチャンネル設計: RF信号と電力を同時に5チャンネルで伝送し、システム統合を最適化します。
- 耐久性のある構造: 高強度合金による精密機械加工により、連続回転下での長期的な信頼性を実現しています。
- 迅速なカスタマイズ: 12種類のコネクタタイプ（SMA、N、BNCなど）に対応し、迅速かつカスタマイズされたソリューションを提供します。
- ハイブリッド統合: 電気スリップリングと組み合わせることで、混合信号と電力伝送のニーズに対応できます。
代表的な用途
- 高解像度ビデオ監視システム
- 医療工学機器
- レーダーシステム
- 電子対抗システム
- 衛星通信システム
- ハイエンドロボティクス
- 電気光学ポッド
電気スリップリングとの統合ソリューションや、追加の信号伝送要件については、お客様のニーズに合わせたカスタマイズされたソリューションについてお問い合わせください。
技術仕様
| チャンネル | CH1 | CH2 | CH3 | CH4 | CH5 | 起動トルク | 0.3Nm |
|---|---|---|---|---|---|---|---|
| インターフェースタイプ | SMA-F(50Ω) | SMA-F(50Ω) | SMA-F(50Ω) | SMA-F(50Ω) | SMA-F(50Ω) | 回転トルク | 0.1Nm |
| タイプ | I | I | I | I | I | 回転速度、最大 | 30 rpm |
| 周波数範囲 | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | 寿命、分 | 500万回転 |
| ピーク電力、最大 | 200W | 200W | 200W | 200W | 200W | 本体材質 | アルミニウム合金 |
| 平均電力 | 10W | 10W | 10W | 10W | 10W | ケース表面仕上げ | 導電性酸化 |
| VSWR、最大 | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | 重量、概算 | 0.5 kg |
| VSWR WOW | 0.1 | 0.3 | 0.3 | 0.3 | 0.3 | IP保護レベル | IP40 |
| 挿入損失、最大 | 1.5dB | 1.5dB | 1.5dB | 1.5dB | 1.5dB | 動作温度 | -40~+65℃ |
| 挿入損失WOW | 0.15dB | 0.3dB | 0.3dB | 0.3dB | 0.3dB | 保管温度 | -50~+70℃ |
| 絶縁 | 55dB | ||||||
