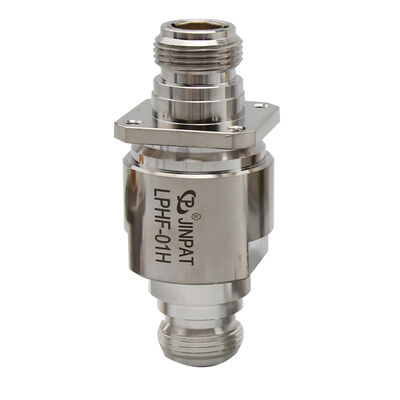

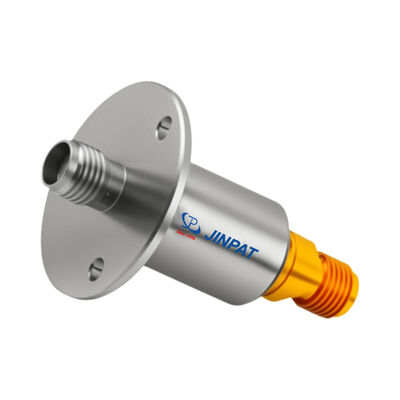

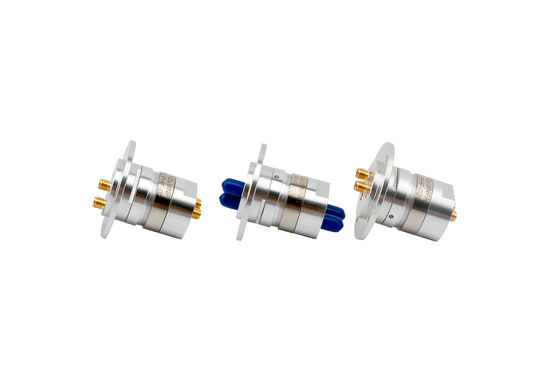

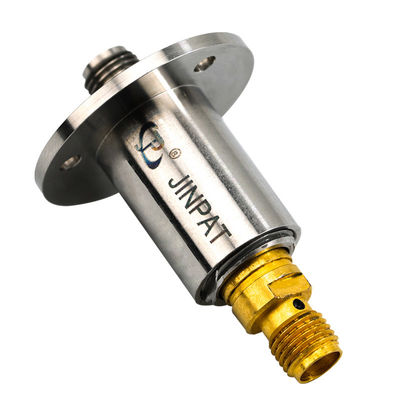

シングルチャネルスリップリング回転関節 DCから18GHz周波数帯とステンレス鋼ケース
商品の詳細
| 周波数範囲 | 18のGHzへのDC | 最高ピーク期の電力 | 1500のW @ 1つのGHz |
|---|---|---|---|
| 段階WOW （最高程度） | 1° | 挿入損失、WOW | 0.04 dB |
| IP保護レベル | EN 60529ごとのIP 60 | ケースマテリアル | ステンレス鋼 |
| マテリアルコンタクト | ベリリウム銅 | 応用 | 車のタレット |
| ハイライト | スリップ リング ロータリージョイント,同軸ロータリージョイント,単一チャネルのスリップ リング |
||
製品の説明
シングルチャネルスリップリング/ロータリージョイント DC～18 GHz
ベリリウム銅コンタクトを使用した軽量設計
RF同軸コネクタは、伝送線路における電気的接続を確立または切断するために、ケーブルまたは機器に設置される不可欠なコンポーネントです。機械的および電気的統合製品として、コンパクトな貫通穴構成のための経済的で容易に入手可能なソリューションを提供します。
理想的な用途
- ビデオシステム（CCTV監視）
- ロボット工学および自動化機器
- ケーブルリールおよび巻取りシステム
- 医療診断機器
- 包装機械
無線周波数仕様
| パラメータ | 仕様 |
|---|---|
| インターフェースタイプ | SMAメス（50オーム） |
| スタイル | I型 |
| 周波数範囲 | DC～18 GHz |
| ピーク電力、最大 | 1 GHzで1500 W |
| 平均電力、最大 | 1 GHzで200 W 12 GHzで70 W 18 GHzで50 W |
| VSWR、最大 | 0～6 GHzで1.20 6～12 GHzで1.25 12～18 GHzで1.30 |
| VSWR WOW | 0.03 |
| 挿入損失、最大 | 0～6 GHzで0.25 dB 6～12 GHzで0.30 dB 12～18 GHzで0.40 dB |
| 挿入損失WOW | 0.04 dB |
| 位相WOW（最大度） | 1° |
機械的および環境的仕様
| パラメータ | 仕様 |
|---|---|
| 最大回転速度 | 100 rpm |
| 最小寿命 | 5 * 10⁶回転 |
| 始動トルク | 最大1 Ncm |
| 連続回転トルク | 最大1 Ncm |
| インターフェースへの最大軸方向負荷 | ±5 N |
| インターフェースへの最大半径方向負荷 | ±5 N |
| ケース材質 | ステンレス鋼 |
| コンタクト材質 | ベリリウム銅 |
| 概算重量 | 11.5 g |
| マーキング | 粘着ラベル |
| 動作温度範囲 | -40～+70℃ |
| 保管温度範囲 | -50～+70℃ |
| 最大動作湿度（結露しないこと） | 85% |
| 最大保管湿度 | 95% |
| IP保護レベル | EN 60529に準拠したIP 60 |
製品ドキュメント
外形図 - 機械的仕様
アプリケーション例 - 実際の実装
