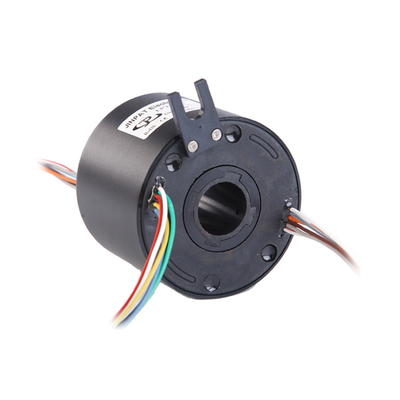

70mm Through Bore スリップリング 6回路 10A リング
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 穴の大きさ | 70mm | 回路数 | 6つの回路 |
|---|---|---|---|
| 回路ごとの電流 | 10 A | 動作速度 | 0〜400回転/分 |
| 作業温度 | -20℃への+60℃ | 動作湿度 | 60% RHかより高い |
| 定位電圧 | 380V AC/DC以上 | 誘電耐力 | ≥800V @50Hz |
| 断熱抵抗 | 50MΩ @500VDC | 電気騒音 | ≤30mΩ |
| 接触材料 | 宝石 | 鉛線の長さ | 300mm |
| 住宅用材料 | アルミニウム合金 | 保護クラス | IP44かより高い |
| トルク | ≤9.25 g*m | ||
| ハイライト | 退屈させたスリップ リングを通って70mm,6回路スリップリング 10A,穴を抜けるスライドリング 10A |
||
製品の説明
スルーボアスリップリング - 15A 38mm 6回路、ボア付き
製品属性
| タイプ | 電子アクセサリー |
| モデル | スルーホールスリップリング |
| 穴サイズ | 70 mm |
| 回路数 | 6回路（リングあたり10Aの電流または信号ルーティング） |
| トルク | 9.25 g*m未満（参考値） |
製品概要
この高性能スルーボアスリップリングは、油圧、空圧、または同軸シャフトの取り付け用のスペースを確保するために、70mmの妨げのないボアを備えています。高度なファイバーブラシ技術を利用し、低接触力と摩耗率で、ブラシバンドルあたり複数の接点を提供します。
主な仕様
| 回路 | 6回路（1～24回路モジュールオプション） |
| 動作速度 | 0～400 rpm |
| 動作温度 | -20℃～+60℃ |
| 動作湿度 | 60% RH以上 |
| 定格電圧 | 380V AC/DC以上 |
| 定格電流 | 回路あたり10A（2A/5A/15Aオプション） |
| 絶縁耐力 | 各回路間で≥800V@50Hz |
| 絶縁抵抗 | 50MΩ@ 500VDC |
| 電気ノイズ | ≤30mΩ Min |
| 接触材料 | 貴金属 |
| リード線長 | 標準300mm（11.811インチ） |
| ハウジング材質 | アルミニウム合金 |
| 保護 | IP44以上 |
主な特徴
- 70 mmスルーボア設計
- コンパクトな135mm外径
- 柔軟な回路構成のモジュール設計
- 最大20～50アンペアの回路をサポート
- 最大400 rpmの速度での連続運転
- 過酷な環境に対応するスチールベアリングと機械加工されたシャフト
- オプションのフランジ取り付けを備えた標準カラー取り付け
- 複数のリード出口オプションが利用可能
- 標準銀メッキリング（金メッキオプション）
- 保護のための密閉ユニット
技術的利点
- データバスプロトコルとの互換性
- 潤滑が不要で、長寿命でメンテナンスフリー
- 電力、信号、流体伝送のための360°連続回転
- 特定の環境条件に合わせてカスタマイズ可能
- 信頼性の高い動作のためのファイバーブラシ技術
- 柔軟な構成のためのモジュール設計
メーカー情報
JINPAT Electronicsは、高品質のスリップリングソリューションを専門としています。
- 500人以上の従業員を擁する12,000平方メートルの生産施設
- 69件の特許を持つ国家ハイテクおよび新技術認証
- 1996年以来20年以上の研究開発および生産経験
- 民間、軍事、商業用途向けの10,000以上の成功した設計
- 主要企業とのグローバルパートナーシップ
よくある質問
スリップリングとは何ですか？
スリップリングは、静止構造から回転構造への電力と電気信号の伝送を可能にする電気機械装置であり、機械的性能を向上させ、ぶら下がっているワイヤーを排除します。
どのようなスリップリングタイプがありますか？
電気スリップリング、信号スリップリング、空圧/油圧ロータリーユニオン、およびさまざまなアプリケーション向けのカスタムソリューションを提供しています。
カスタムソリューションを提供していますか？
はい、当社のエンジニアリングチームは、回路、電圧、速度、取り付けに関するお客様の特定の要件に基づいて、カスタマイズされたスリップリングソリューションを開発できます。
